Кабель TKD NYCWY 0,6-1 kV

Кабель > Кабели и провода TKD для стационарного монтажа

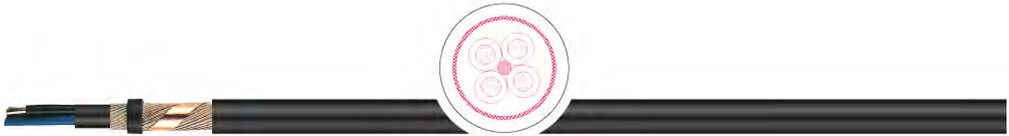

Термостойкий кабель TKD NYCWY 0,6-1 kV

Применение:

Силовой кабель применяется на электростанциях, в распределительных и промышленных устройствах, в местных сетях. Такой кабель предназначен для прокладки в земле и кабельных каналах, для внутренней, наружной прокладки, в воде и в условиях, когда требуется повышенная механическая защита от контактного напряжения.

Особенности:

• Номинальное напряжение 0,6/1 кВ, испытательное напряжение 4 кВ.

• Внешняя оболочка устойчива к УФ-излучению.

• При прокладке в сухих помещениях не требуются концевые муфты.

• Волнообразный, концентрический CEANDER-проводник для экранирования, может быть использован в качестве защитного, нейтрального (N), PE- или PEN-проводника, но не в качестве нар.проводника.

• Волнообразный концентрический CEANDER-проводник (CW) не режут при разветвлении и т.о. монтируют любые разветвления кабеля.

• Без использования кремнийорганической резины (при производстве).

Характеристики теромостойкого кабеля TKD NYCWY 0,6-1 kV

проводник:	медный
структура:	согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2
изоляция:	ПВХ.
маркировка жил:	согл. VDE 0293-308
способ скрутки	послойный повив жил
материал вн.оболочки	наполнитель
общий экран	концентрический проводник из медной круглой проволоки
внешняя оболочка	ПВХ
цвет оболочки	черный цвет
номинальное напряжение:	Uo/U: 0,6/1 кВ
испытательное напряжение:	4 кВ
Cопротивление проводника	при +20 °C согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2
Допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба неподвижно:	одножильный провод: 15 x диаметр кабеля; многожильный провод: 12 x диаметр кабеля
температура стационарно:	-40 °C / +70 °C
температура подвижно	- 5 °C / +50 °C
макс. температура на проводнике	+ 70 °C при работе; +160 °C в случае короткого замыкания.
свойства изоляции:	согл. VDE 0472-804-B и IEC 60332-1 не распространяет горение
стандарт	согл. DIN VDE 0271 и IEC 60502
нормы	VDE

Примечание:

• Соответствует директиве RoHS.

• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").

• Возможна поставка кабеля NAYCWY (c алюмин. проводниками)с синей оболочкой для искробезопасных установок.

• Возможна поставка кабеля определенного цвета и размера по запросу.

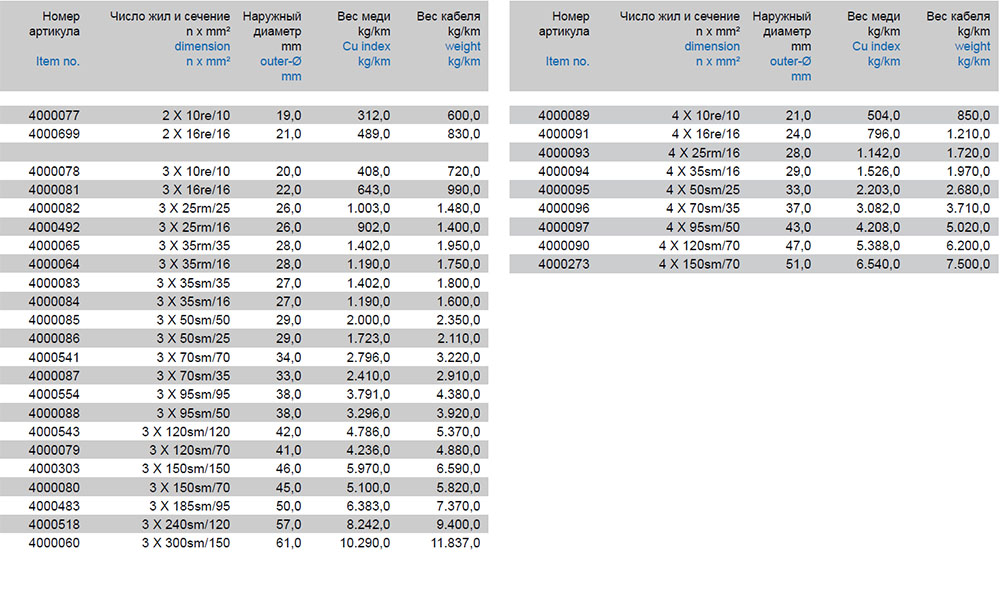

Характеристики термостойкого кабеля TKD NYCWY 0,6-1 kV

Модели термостойкого кабеля TKD NYCWY 0,6-1 kV:

4000077, 4000699, 4000078, 4000081, 4000082, 4000492, 4000065, 4000064, 4000083, 4000084, 4000085, 4000086, 4000541, 4000087, 4000554, 4000088, 4000543, 4000079, 4000303, 4000080, 4000483, 4000518, 4000060, 4000089, 4000091, 4000093, 4000094, 4000095, 4000096, 4000097, 4000090, 4000273
